Cáp điểu khiển DVV/DSTA – 0,6/1 KV - Cadivi

Thông tin chi tiết sản phẩm

Cáp điều khiển ruột đồng, cách điện PVC, không màn chắn chống nhiễu, giáp hai lớp băng thép, vỏ PVC
Tổng quan: Cáp điều khiển không màn chắn chống nhiễu DVV/DSTA sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.
Tiêu chuẩn áp dụng:
TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
Hoặc JIS C 3401-1992
Nhận biết lõi:
Bằng màu cách điện hoặc bằng số trên cách điện.
Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
Hoặc theo yêu cầu khách hàng.

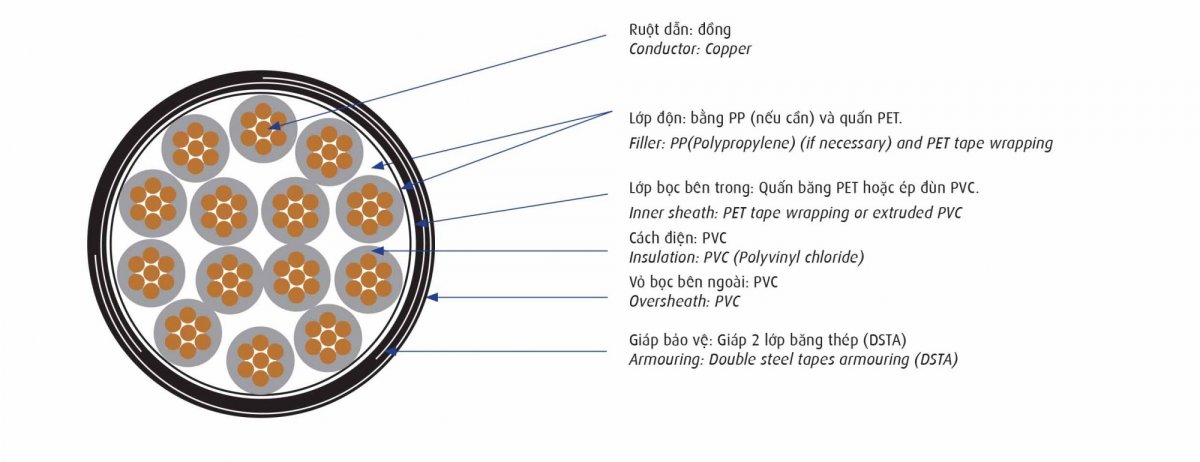

Cấu trúc:

Thông số kỹ thuật:

Cấp điện áp U0/U: 0,6/1 kV.	Rated voltage U0/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.	Maximum conductor temperature for normal operation is 70OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 160OC.

Ruột dẫn - Conductor			Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng (*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Nominal area	Structure	Approx.conductor diameter	Nominal thickness of insulation	Max.DC resistance at 20⁰C
mm²	N⁰/mm	mm	mm	W/km
0,5	1/0,80	0,80	0,8	36,0
0,75	1/0,97	0,97	0,8	24,5
1	7/0,425	1,275	0,8	18,1
1,25	7/0,45	1,35	0,8	16,7
1,5	7/0,52	1,56	0,8	12,1
2	7/0,60	1,80	0,8	9,43
2,5	7/0,67	2,01	0,8	7,41
3	7/0,75	2,25	1,0	6,18
3,5	7/0,80	2,40	1,0	5,30
4	7/0,85	2,55	1,0	4,61
5,5	7/1,00	3,00	1,0	3,40
6	7/1,04	3,12	1,0	3,08
8	7/1,20	3,60	1,0	2,31
10	7/1,35	4,05	1,0	1,83
11	7/1,40	4,20	1,0	1,71
14	7/1,60	4,80	1,0	1,33
16	7/1,70	5,10	1,0	1,15

Tiết diện danh định Nominal area	2 lõi – 2 cores				3 lõi – 3 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	10,8	181	0,2	1,5	11,2	199
0,75	0,2	1,5	11,1	194	0,2	1,5	11,6	215
1	0,2	1,5	11,8	214	0,2	1,5	12,2	240
1,25	0,2	1,5	11,9	220	0,2	1,5	12,4	248
1,5	0,2	1,5	12,3	238	0,2	1,5	12,8	270
2	0,2	1,5	12,8	259	0,2	1,5	13,3	298
2,5	0,2	1,5	13,2	279	0,2	1,5	13,8	323
3	0,2	1,5	14,5	328	0,2	1,5	15,2	384
3,5	0,2	1,5	14,8	344	0,2	1,5	15,5	405
4	0,2	1,5	15,1	360	0,2	1,5	15,8	427
5,5	0,2	1,5	16,0	413	0,2	1,5	16,8	497
6	0,2	1,5	16,2	428	0,2	1,5	17,1	517
8	0,2	1,5	17,2	490	0,2	1,5	18,1	602
10	0,2	1,5	18,1	554	0,2	1,5	19,1	688
11	0,2	1,5	18,4	576	0,2	1,5	19,4	718
14	0,2	1,5	19,6	671	0,2	1,5	20,7	848
16	0,2	1,5	20,2	721	0,2	1,5	21,3	917

Tiết diện danh định Nominal area	4 lõi – 4 cores				5 lõi – 5 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	11,8	222	0,2	1,5	12,5	246
0,75	0,2	1,5	12,2	242	0,2	1,5	12,9	269
1	0,2	1,5	13,0	273	0,2	1,5	13,8	305
1,25	0,2	1,5	13,1	282	0,2	1,5	14,0	316
1,5	0,2	1,5	13,6	310	0,2	1,5	14,5	349
2	0,2	1,5	14,2	345	0,2	1,5	15,2	390
2,5	0,2	1,5	14,7	377	0,2	1,5	15,7	429
3	0,2	1,5	16,3	452	0,2	1,5	17,5	518
3,5	0,2	1,5	16,6	479	0,2	1,5	17,9	549
4	0,2	1,5	17,0	506	0,2	1,5	18,3	583
5,5	0,2	1,5	18,1	595	0,2	1,6	19,7	699
6	0,2	1,5	18,4	621	0,2	1,6	20,0	730
8	0,2	1,6	19,8	738	0,2	1,6	21,3	861
10	0,2	1,6	20,8	849	0,2	1,7	22,7	1006
11	0,2	1,6	21,2	888	0,2	1,7	23,1	1054
14	0,2	1,7	22,9	1066	0,2	1,7	24,8	1258
16	0,2	1,7	23,6	1157	0,2	1,8	25,8	1380

Tiết diện danh định Nominal area	7 lõi – 7 cores				8 lõi – 8 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	13,2	280	0,2	1,5	14,0	312
0,75	0,2	1,5	13,7	310	0,2	1,5	14,6	347
1	0,2	1,5	14,6	355	0,2	1,5	15,6	399
1,25	0,2	1,5	14,9	369	0,2	1,5	15,9	416
1,5	0,2	1,5	15,5	412	0,2	1,5	16,6	466
2	0,2	1,5	16,2	465	0,2	1,5	17,4	527
2,5	0,2	1,5	16,8	516	0,2	1,5	18,1	585
3	0,2	1,6	19,0	637	0,2	1,6	20,4	727
3,5	0,2	1,6	19,4	679	0,2	1,6	20,9	776
4	0,2	1,6	19,9	723	0,2	1,6	21,4	827
5,5	0,2	1,6	21,2	865	0,2	1,7	23,2	1003
6	0,2	1,6	21,6	906	0,2	1,7	23,6	1051
8	0,2	1,7	23,2	1091	0,2	1,8	25,4	1266
10	0,2	1,7	24,6	1272	0,2	1,8	26,9	1477
11	0,2	1,8	25,2	1348	0,2	1,8	27,4	1551
14	0,2	1,8	27,0	1622	0,2	-	-	-
16	0,2	1,9	28,1	1783	0,2	-	-	-

iết diện danh định Nominal area	10 lõi – 10 cores				12 lõi – 12 cores
iết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	15,6	363	0,2	1,5	16,0	391
0,75	0,2	1,5	16,3	404	0,2	1,5	16,7	438
1	0,2	1,5	17,5	468	0,2	1,5	18,0	511
1,25	0,2	1,5	17,8	488	0,2	1,5	18,3	534
1,5	0,2	1,5	18,6	548	0,2	1,6	19,3	612
2	0,2	1,6	19,8	633	0,2	1,6	20,3	699
2,5	0,2	1,6	20,6	704	0,2	1,6	21,2	782
3	0,2	1,7	23,4	875	0,2	1,7	24,1	976
3,5	0,2	1,7	24,0	935	0,2	1,7	24,7	1046
4	0,2	1,7	24,6	998	0,2	1,8	25,5	1131
5,5	0,2	1,8	26,6	1214	0,2	1,8	27,4	1369
6	0,2	1,8	27,1	1272	0,2	1,9	28,1	1450
8	0,2	1,9	29,2	1536	0,2	1,9	30,1	1744
10	0,2	2,0	31,2	1809	0,2	2,0	32,6	2095
11	0,2	2,0	31,8	1901	0,2	2,0	33,2	2204

Tiết diện danh định Nominal area	14 lõi – 14 cores				16 lõi – 16 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	16,6	424	0,2	1,5	17,3	459
0,75	0,2	1,5	17,3	478	0,2	1,5	18,1	519
1	0,2	1,5	18,7	560	0,2	1,6	19,7	619
1,25	0,2	1,6	19,2	595	0,2	1,6	20,1	649
1,5	0,2	1,6	20,1	675	0,2	1,6	21,1	738
2	0,2	1,6	21,2	774	0,2	1,7	22,4	860
2,5	0,2	1,7	22,3	879	0,2	1,7	23,4	967
3	0,2	1,8	25,3	1100	0,2	1,8	26,6	1212
3,5	0,2	1,8	26,0	1180	0,2	1,8	27,3	1303
4	0,2	1,8	26,7	1264	0,2	1,9	28,2	1410
5,5	0,2	1,9	28,9	1551	0,2	1,9	30,3	1720
6	0,2	1,9	29,4	1630	0,2	1,9	30,9	1809
8	0,2	2,0	31,7	1983	0,2	2,0	33,7	2240
10	0,2	2,1	34,3	2384	0,2	2,2	37,4	3113
11	0,2	2,1	34,9	2509	0,2	2,2	38,1	3264

Tiết diện danh định Nominal area	14 lõi – 14 cores				16 lõi – 16 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	16,6	424	0,2	1,5	17,3	459
0,75	0,2	1,5	17,3	478	0,2	1,5	18,1	519
1	0,2	1,5	18,7	560	0,2	1,6	19,7	619
1,25	0,2	1,6	19,2	595	0,2	1,6	20,1	649
1,5	0,2	1,6	20,1	675	0,2	1,6	21,1	738
2	0,2	1,6	21,2	774	0,2	1,7	22,4	860
2,5	0,2	1,7	22,3	879	0,2	1,7	23,4	967
3	0,2	1,8	25,3	1100	0,2	1,8	26,6	1212
3,5	0,2	1,8	26,0	1180	0,2	1,8	27,3	1303
4	0,2	1,8	26,7	1264	0,2	1,9	28,2	1410
5,5	0,2	1,9	28,9	1551	0,2	1,9	30,3	1720
6	0,2	1,9	29,4	1630	0,2	1,9	30,9	1809
8	0,2	2,0	31,7	1983	0,2	2,0	33,7	2240
10	0,2	2,1	34,3	2384	0,2	2,2	37,4	3113
11	0,2	2,1	34,9	2509	0,2	2,2	38,1	3264

Tiết diện danh định Nominal area	19 lõi – 19 cores				24 lõi – 24 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,5	18,0	504	0,2	1,6	20,6	617
0,75	0,2	1,6	19,1	582	0,2	1,6	21,6	704
1	0,2	1,6	20,6	686	0,2	1,7	23,7	845
1,25	0,2	1,6	21,0	721	0,2	1,7	24,1	889
1,5	0,2	1,7	22,2	834	0,2	1,8	25,6	1030
2	0,2	1,7	23,4	964	0,2	1,8	27,0	1194
2,5	0,2	1,7	24,5	1088	0,2	1,9	28,5	1364
3	0,2	1,8	27,9	1369	0,2	2,0	32,9	1751
3,5	0,2	1,9	28,8	1487	0,2	2,0	33,8	1885
4	0,2	1,9	29,6	1598	-	-	-	-
5,5	0,2	2,0	32,4	2006	-	-	-	-
6	0,2	2,0	33,0	2110	-	-	-	-
8	0,5	2,1	36,8	3011	-	-	-	-
10	0,5	2,2	39,3	3526	-	-	-	-
11	0,5	2,2	40,0	3702	-	-	-	-

Tiết diện danh định Nominal area	27 lõi – 27 cores				30 lõi – 30 cores
Tiết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,6	21,0	655	0,2	1,6	21,6	700
0,75	0,2	1,7	22,2	761	0,2	1,7	22,9	816
1	0,2	1,7	24,1	905	0,2	1,8	25,0	984
1,25	0,2	1,7	24,5	953	0,2	1,8	25,5	1037
1,5	0,2	1,8	26,0	1108	0,2	1,8	26,9	1195
2	0,2	1,8	27,5	1289	0,2	1,9	28,6	1407
2,5	0,2	1,9	29,0	1476	0,2	1,9	29,9	1598
3	0,2	2,0	33,5	1897	0,2	2,1	34,8	2073
3,5	0,2	2,1	34,7	2062	0,5	2,1	37,0	2675

iết diện danh định Nominal area	33 lõi – 33 cores				37 lõi – 37 cores
iết diện danh định Nominal area	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày băng thép danh định Nominal thickness of steel tape	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	mm	kg/km	mm	mm	mm	kg/km
0,5	0,2	1,7	22,5	755	0,2	1,6	23,2	811
0,75	0,2	1,7	23,6	870	0,2	1,6	24,4	938
1	0,2	1,8	25,9	1052	0,2	1,7	26,7	1137
1,25	0,2	1,8	26,4	1109	0,2	1,7	27,3	1201
1,5	0,2	1,8	27,8	1281	0,2	1,8	28,9	1404
2	0,2	1,9	29,6	1512	0,2	1,8	30,6	1645
2,5	0,2	2,0	31,2	1735	0,2	1,9	32,7	1924
3	0,5	2,2	37,5	2691	0,5	2,1	38,8	2912
3,5	0,5	2,2	38,5	2883	0,5	2,1	39,8	3125
