Cáp điều khiển DVV – 0,6/1kV - Cadivi

Giá liên hệ

Thông tin chi tiết sản phẩm

DVV-0.6/1kV Cáp điều khiển ruột đồng, cách điện PVC, không màn chắn chống nhiễu, vỏ PVC
Tổng quan: Cáp điều khiển không màn chắn chống nhiễu DVV sử dụng cho mạch điều khiển, cấp điện áp 0,6/1 kV, tần số 50Hz, lắp đặt cố định.
Tiêu chuẩn áp dụng:
TCVN 5935-1 / IEC 60502-1
TCVN 6612 / IEC 60228
Hoặc JIS C 3401-1992
Nhận biết lõi:
Bằng màu cách điện hoặc bằng số trên cách điện.
Số lõi cáp: 2, 3, 4, 5, 7, 8, 10, 12, 14, 16, 19, 24, 27, 30, 33, 37.
Hoặc theo yêu cầu khách hàng.

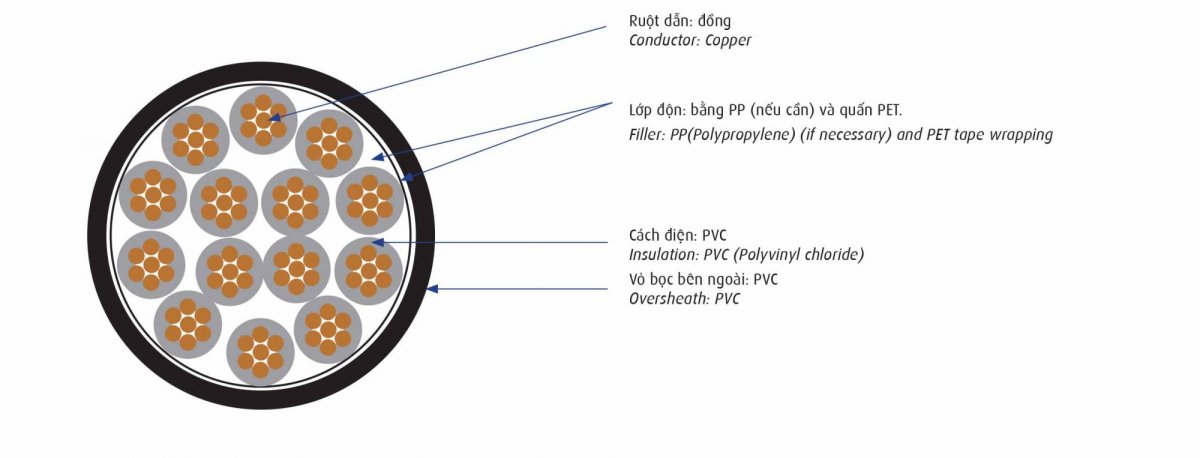

Cấu trúc:

Đặc tính kỹ thuật:

Cấp điện áp U0/U: 0,6/1 kV.	Rated voltage U0/U: 0,6/1 kV.
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.	Maximum conductor temperature for normal operation is 70OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 160oC.	Maximum conductor temperature for short-circuit (5s maximum duration) is 160OC.

Ruột dẫn - Conductor			Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Tiết diện danh định	Kết cấu	Đường kính ruột dẫn gần đúng(*)	Chiều dày cách điện danh định	Điện trở DC tối đa ở 20⁰C
Nominal area	Structure	Approx.conductor diameter	Nominal thickness of insulation	Max.DC resistance at 20⁰C
mm²	N⁰/mm	mm	mm	W/km
0,5	1/0,8	0,80	0,8	36,0
0,75	1/0,97	0,97	0,8	24,5
1	7/0,425	1,275	0,8	18,1
1,25	7/0,45	1,35	0,8	16,7
1,5	7/0,52	1,56	0,8	12,1
2	7/0,60	1,80	0,8	9,43
2,5	7/0,67	2,01	0,8	7,41
3	7/0,75	2,25	1,0	6,18
3,5	7/0,80	2,40	1,0	5,30
4	7/0,85	2,55	1,0	4,61
5,5	7/1,00	3,00	1,0	3,40
6	7/1,04	3,12	1,0	3,08
8	7/1,20	3,60	1,0	2,31
10	7/1,35	4,05	1,0	1,83
11	7/1,40	4,20	1,0	1,71
14	7/1,60	4,80	1,0	1,33
16	7/1,70	5,10	1,0	1,15

diện danh định Nominal area	2 lõi – 2 cores			3 lõi – 3cores
diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổnggần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	8,0	68	1,5	8,4	81
0,75	1,5	8,3	77	1,5	8,8	92
1	1,5	9,0	89	1,5	9,4	109
1,25	1,5	9,1	93	1,5	9,6	114
1,5	1,5	9,5	105	1,5	10,0	130
2	1,5	10,0	120	1,5	10,5	151
2,5	1,5	10,4	134	1,5	11,0	171
3	1,5	11,7	166	1,5	12,4	213
3,5	1,5	12,0	178	1,5	12,7	230
4	1,5	12,3	190	1,5	13,0	247
5,5	1,5	13,2	231	1,5	14,0	304
6	1,5	13,4	242	1,5	14,3	321
8	1,5	14,4	292	1,5	15,3	391
10	1,5	15,3	344	1,5	16,3	464
11	1,5	15,6	362	1,5	16,6	490
14	1,5	16,8	440	1,5	17,9	602
16	1,5	17,4	482	1,5	18,5	663

iết diện danh định Nominal area	4 lõi – 4 cores			5 lõi – 5 cores
iết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	9,0	96	1,5	9,7	111
0,75	1,5	9,4	111	1,5	10,1	128
1	1,5	10,2	132	1,5	11,0	153
1,25	1,5	10,3	139	1,5	11,2	161
1,5	1,5	10,8	160	1,5	11,7	187
2	1,5	11,4	186	1,5	12,4	219
2,5	1,5	11,9	212	1,5	12,9	250
3	1,5	13,5	266	1,5	14,7	315
3,5	1,5	13,8	288	1,5	15,1	342
4	1,5	14,2	311	1,5	15,5	370
5,5	1,5	15,3	385	1,5	16,7	461
6	1,5	15,6	406	1,5	17,0	487
8	1,5	16,8	499	1,5	18,3	600
10	1,5	17,8	595	1,6	19,7	727
11	1,5	18,2	629	1,6	20,1	769
14	1,6	19,9	785	1,6	21,8	951
16	1,6	20,6	866	1,7	22,8	1060

Tiết diện danh định Nominal area	7 lõi – 7 cores			8 lõi – 8 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	10,4	135	1,5	11,2	156
0,75	1,5	10,9	158	1,5	11,8	183
1	1,5	11,8	191	1,5	12,8	222
1,25	1,5	12,1	203	1,5	13,1	235
1,5	1,5	12,7	237	1,5	13,8	275
2	1,5	13,4	280	1,5	14,6	326
2,5	1,5	14,0	322	1,5	15,3	375
3	1,5	16,0	409	1,5	17,4	478
3,5	1,5	16,4	445	1,5	17,9	520
4	1,5	16,9	482	1,5	18,4	564
5,5	1,5	18,2	606	1,6	20,2	718
6	1,5	18,6	642	1,6	20,6	760
8	1,6	20,2	806	1,7	22,4	951
10	1,6	21,6	968	1,7	23,9	1142
11	1,7	22,2	1036	1,7	24,4	1209
14	1,7	24,0	1285	-	-	-
16	1,8	25,1	1432	-	-	-

ết diện danh định Nominal area	10 lõi – 10 cores			12 lõi – 12 cores
ết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	12,8	186	1,5	13,2	209
0,75	1,5	13,5	218	1,5	13,9	247
1	1,5	14,7	265	1,5	15,2	302
1,25	1,5	15,0	282	1,5	15,5	321
1,5	1,5	15,8	331	1,5	16,3	379
2	1,5	16,8	393	1,5	17,3	452
2,5	1,5	17,6	453	1,5	18,2	523
3	1,6	20,4	587	1,6	21,1	678
3,5	1,6	21,0	638	1,6	21,7	740
4	1,6	21,6	693	1,7	22,5	814
5,5	1,7	23,6	882	1,7	24,4	1026
6	1,7	24,1	934	1,8	25,1	1099
8	1,8	26,2	1169	1,8	27,1	1365
10	1,9	28,2	1417	1,9	29,2	1657
11	1,9	28,8	1500	1,9	29,8	1756

Tiết diện danh định Nominal area	14 lõi – 14 cores			16 lõi – 16 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	13,8	234	1,5	14,5	259
0,75	1,5	14,5	278	1,5	15,3	309
1	1,5	15,9	342	1,5	16,7	380
1,25	1,5	16,2	364	1,5	17,1	405
1,5	1,5	17,1	430	1,5	18,1	481
2	1,5	18,2	515	1,6	19,4	586
2,5	1,6	19,3	606	1,6	20,4	679
3	1,7	22,3	786	1,7	23,6	881
3,5	1,7	23,0	857	1,7	24,3	962
4	1,7	23,7	932	1,8	25,2	1058
5,5	1,8	25,9	1190	1,8	27,3	1338
6	1,8	26,4	1261	1,8	27,9	1419
8	1,9	28,7	1583	1,9	30,3	1784
10	1,9	30,7	1907	2,0	32,6	2166
11	2,0	31,5	2037	2,0	33,3	2297

t diện danh định Nominal area	19 lõi – 19 cores			24 lõi – 24 cores
t diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổnggần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	15,2	294	1,5	17,6	366
0,75	1,5	16,1	353	1,5	18,6	439
1	1,5	17,6	436	1,6	20,7	553
1,25	1,5	18,0	465	1,6	21,1	591
1,5	1,6	19,2	562	1,7	22,6	713
2	1,6	20,4	676	1,7	24,0	857
2,5	1,6	21,5	785	1,8	25,5	1008
3	1,8	25,1	1031	1,9	29,5	1308
3,5	1,8	25,8	1127	1,9	30,4	1428
4	1,8	26,6	1227	-	-	-
5,5	1,9	29,0	1570	-	-	-
6	1,9	29,6	1665	-	-	-
8	2,0	32,2	2094	-	-	-
10	2,1	34,7	2544	-	-	-
11	2,1	35,4	2699	-	-	-

Tiết diện danh định Nominal area	27 lõi – 27 cores			30 lõi – 30 cores
Tiết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,5	18,0	399	1,5	18,6	435
0,75	1,6	19,2	490	1,6	19,9	535
1	1,6	21,1	607	1,7	22,0	674
1,25	1,6	21,5	648	1,7	22,5	720
1,5	1,7	23,0	784	1,7	23,9	860
2	1,7	24,5	945	1,8	25,6	1049
2,5	1,8	26,0	1112	1,8	26,9	1222
3	1,9	30,1	1444	2,0	31,4	1602
3,5	2,0	31,3	1593	2,0	32,4	1752

iết diện danh định Nominal area	33 lõi – 33 cores			37 lõi – 37 cores
iết diện danh định Nominal area	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overalldiameter*	Khối lượng cáp gần đúng () Approx.mass*	Chiều dày vỏ danh định Nominal thickness of sheath	Đường kính tổng gần đúng () Approx.overall diameter*	Khối lượng cáp gần đúng () Approx.mass*
mm²	mm	mm	kg/km	mm	mm	kg/km
0,5	1,6	19,5	480	1,6	20,2	526
0,75	1,6	20,6	579	1,6	21,4	636
1	1,7	22,9	731	1,7	23,7	804
1,25	1,7	23,4	781	1,7	24,3	860
1,5	1,7	24,8	934	1,8	25,9	1042
2	1,8	26,6	1140	1,8	27,6	1259
2,5	1,9	28,2	1342	1,9	29,3	1483
3	2,0	32,7	1743	2,0	34,0	1927
3,5	2,0	33,7	1907	2,1	35,2	2126

Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
