Tủ đóng cắt trung thế RMU, cách điện, khí SF6 - ABB

SafeRing/SafePlus – Tủ đóng cắt trung thế RMU, cách điện, khí SF6
- SafeRing là tủ đóng cắt điện trung thế RMU, cách điện khí SF6, được nhà máy sản xuất sẵn với thông số tiêu chuẩn, có 15 cấu hình điển hình.
- SafePlus là tủ đóng cắt điện trung thế RMU, cách điện khí SF6 được tối ưu hóa và phù hợp với yêu cầu của mỗi khách hàng riêng biệt
- Tủ được thiết kế và thí nghiệm theo tiêu chuẩn IEC62271-200.
- Có khẳ năng bảo vệ hồ quang 3 phía (AFL) hoặc 4 phía (AFLR)
- Cách điện bằng khí SF6 (chỉ khoang đo lường M cách điện bằng không khí, phù hợp lắp biến dòng, biến áp do lường trung thế cho lưới điện khu vực
- Điên áp định mức 6kV/12kV/24kV/40.5kV
- Đòng định mức thanh cái chính 630A (lớn nhất 1250A)
- Thiết kế linh hoạt: hợp bộ đãy đủ (conpact) hay từng khối riêng rẻ (module). Có khả năng mở rộng về 1 phía hay cả 2 phía. Hệ thống thanh cái ngoài, sử dụng tiếp điểm male-femade thuận tiện ghép nối, mở rộng thay thế trong tương lai
- Chế tạo nhỏ gọn, tiết kiệm không gian lắp đặt
- Đáp ứng nhu cầu cầu của khách hàng bằng cách tích hợp các chức năng dễ dàng.

C- Ngăn cầu dao cắt tải 3 vị trí

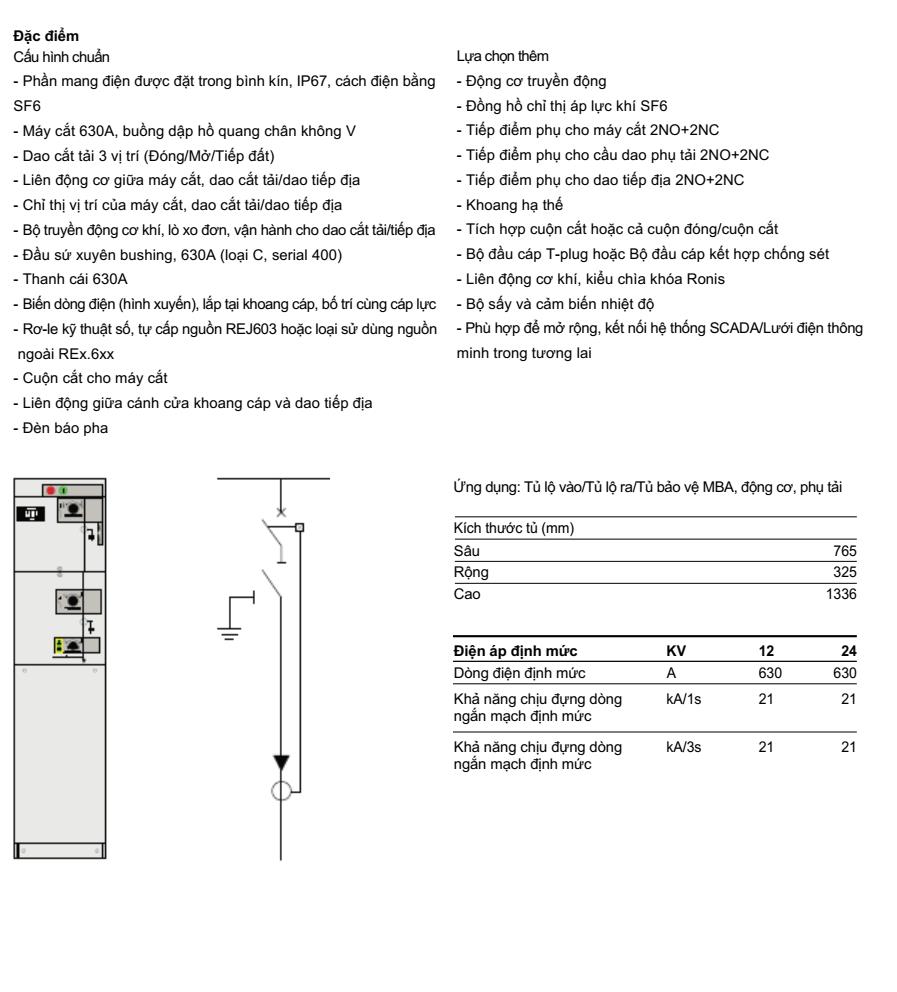

V- Ngăn máy cắt

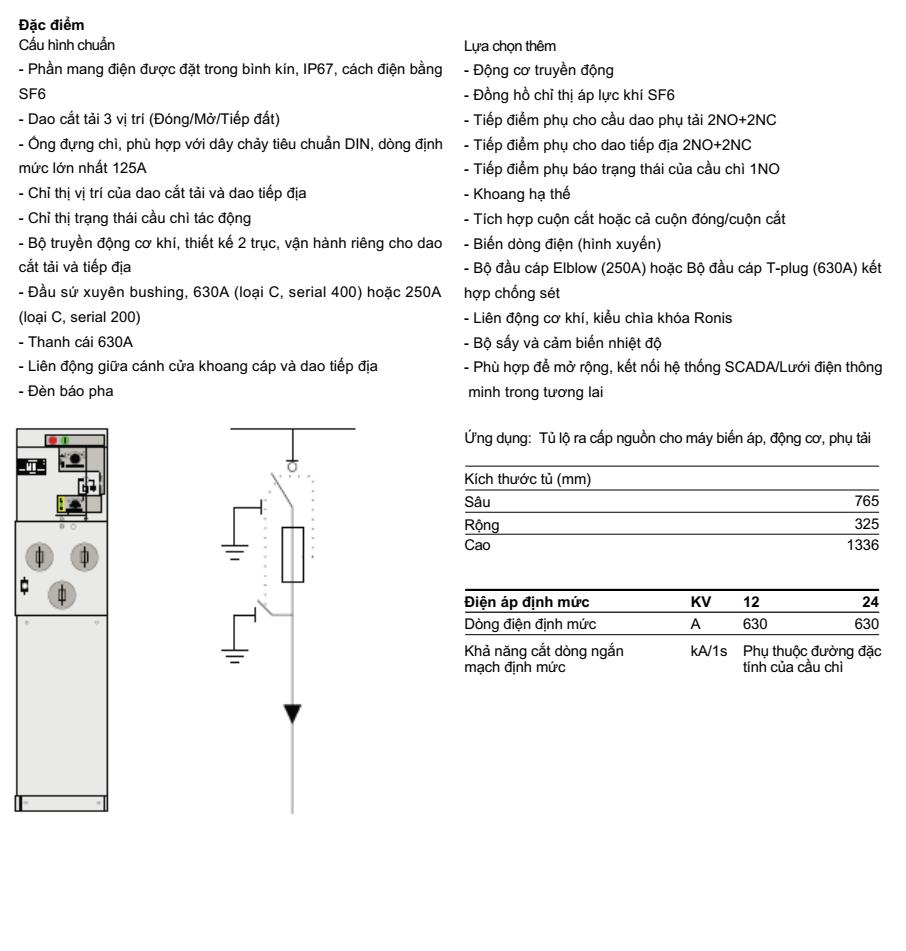

F- Ngăn cầu dao cắt tải kết hợp cầu chì bảo vệ

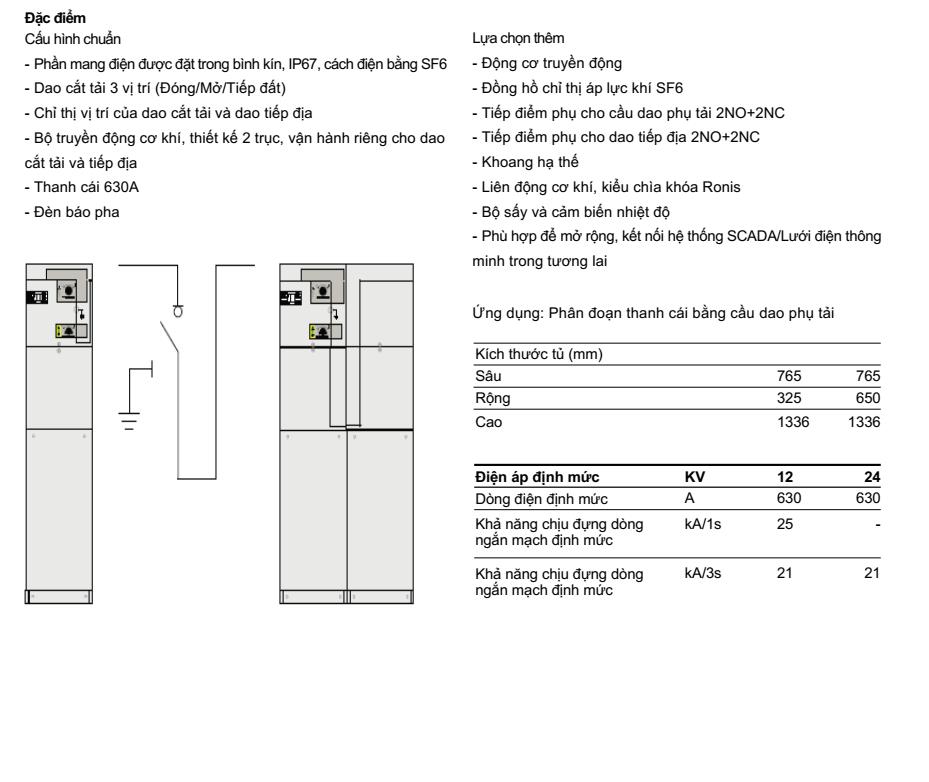

Sl. Ngăn phân đoạn bằng cầu dao cắt tải

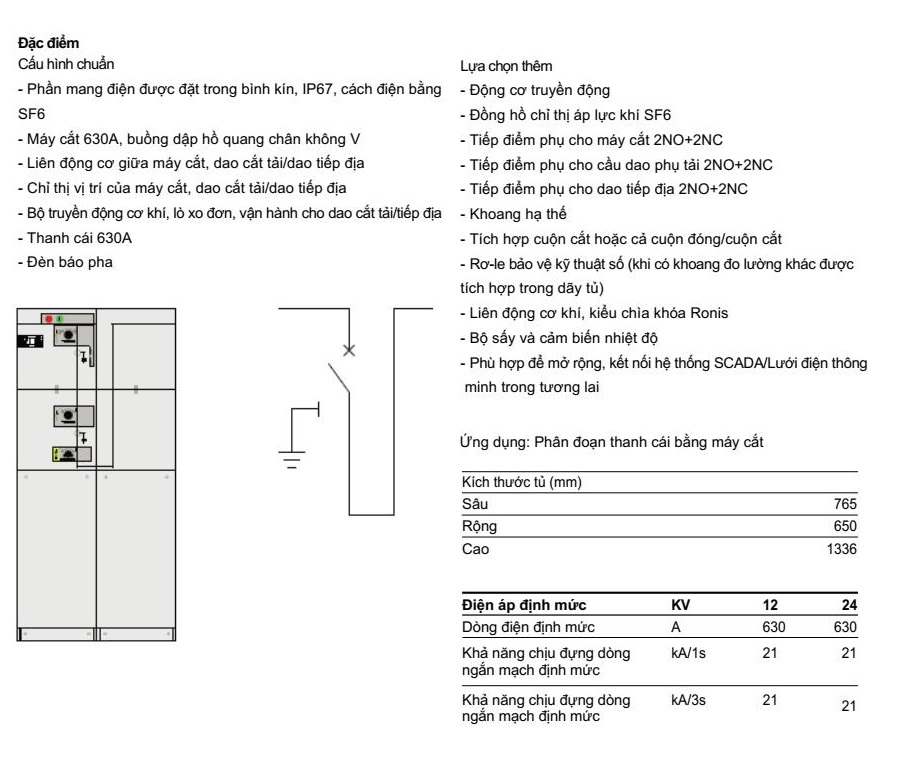

SV. Ngăn phân đoạn bằng máy cắt.

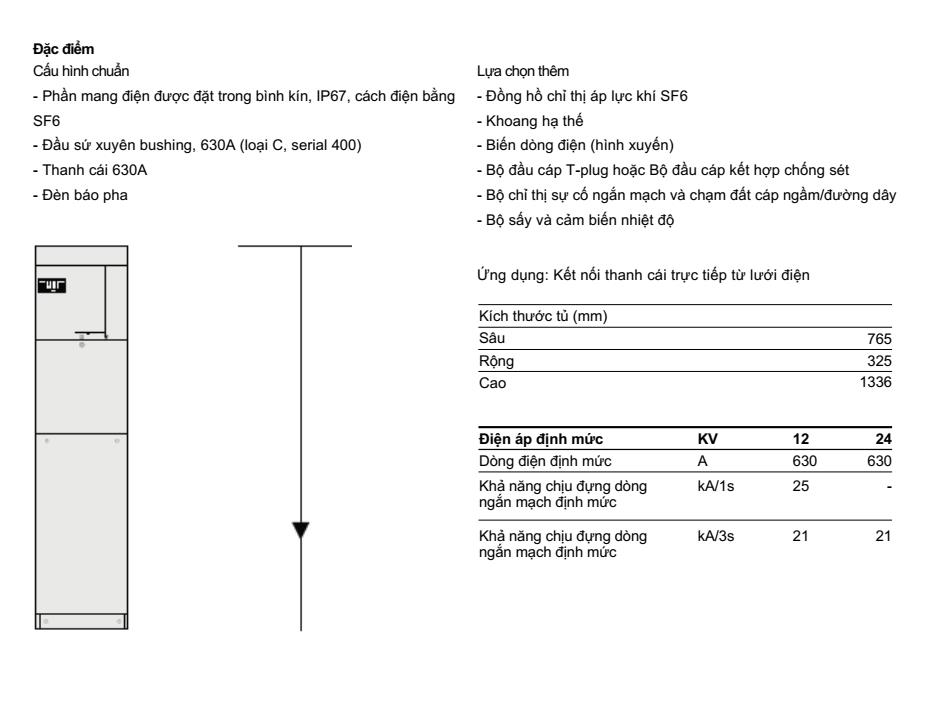

D. Ngăn kết nối ngăn cái trực tiếp

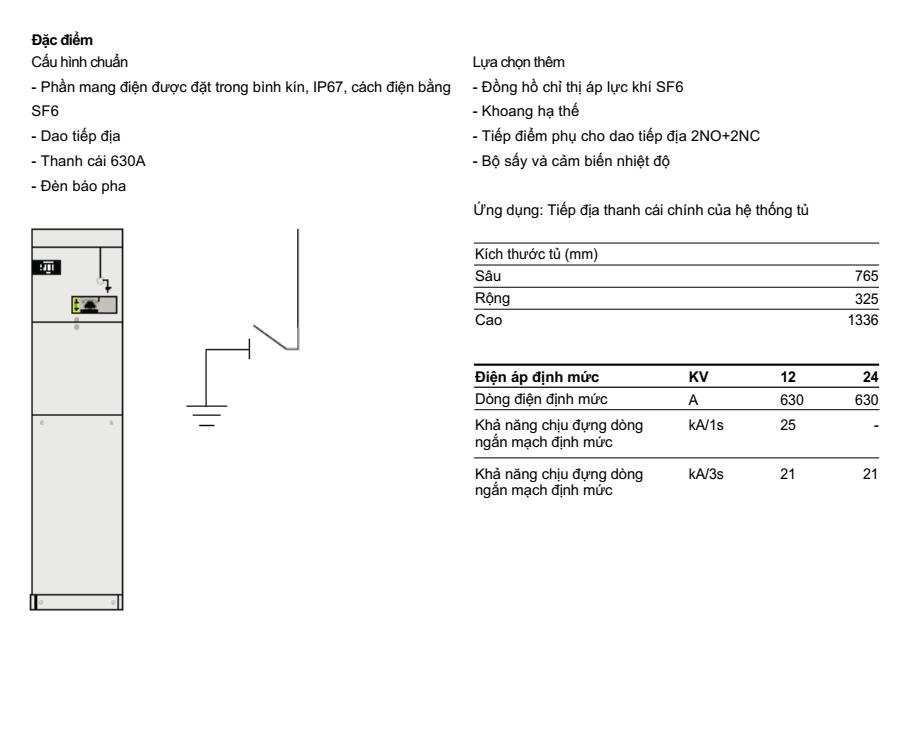

Be. ngăn tiếp địa thanh cái chính

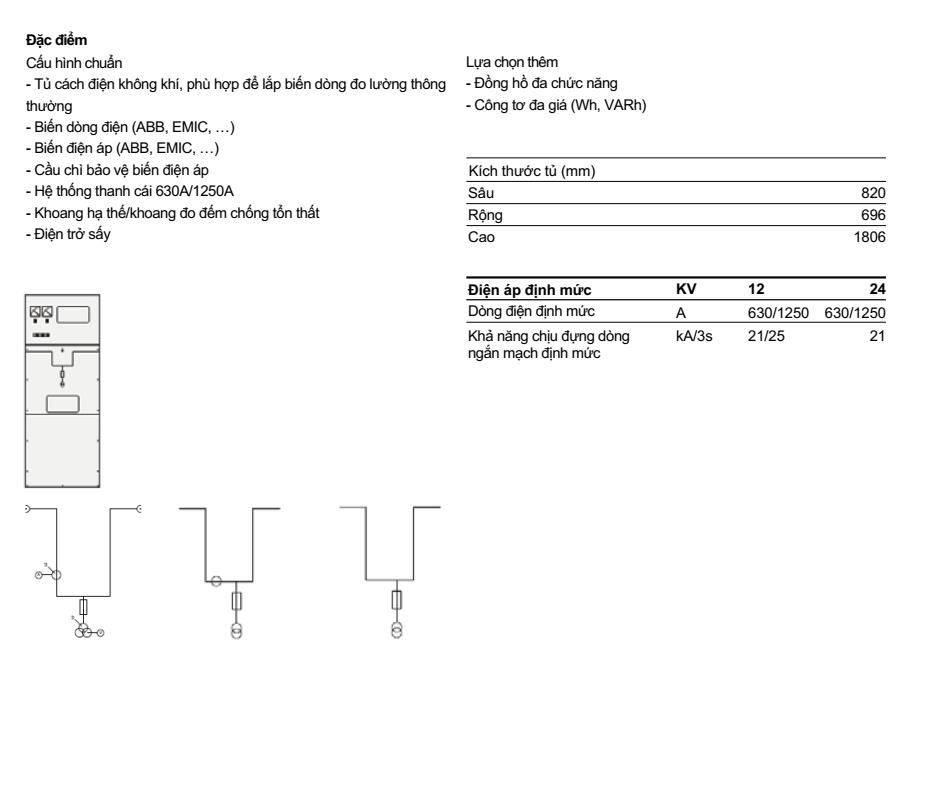

M. Ngăn đo lường
