Trạm biến áp? và các loại trạm biến áp

Với loại trạm này, có 4 kiểu trạm biến áp đang được nhiều người sử dụng là:

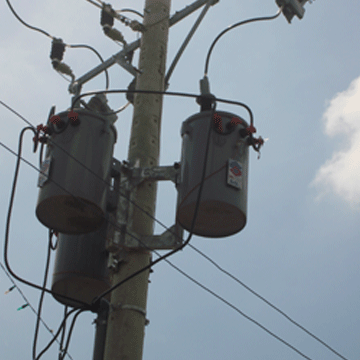

1.1. Trạm treo:
Là trạm mà toàn bộ các thiết bị cao hạ áp và máy biến áp đều được treo trên cột. MBA thường là loại môt pha hoặc tổ ba máy biến áp một pha. Tủ hạ áp được đặt trên cột.
Trạm này thường rất tiết kiệm đất nên thường được dùng làm trạm công cộng cung cấp cho một vùng dân cư. Máy biến áp của trạm treo thường có công suất nhỏ( 3 x 75 kVA), cấp điện áp 15¸22 / 0,4 kV, phần đo đếm được trang bị phía hạ áp.

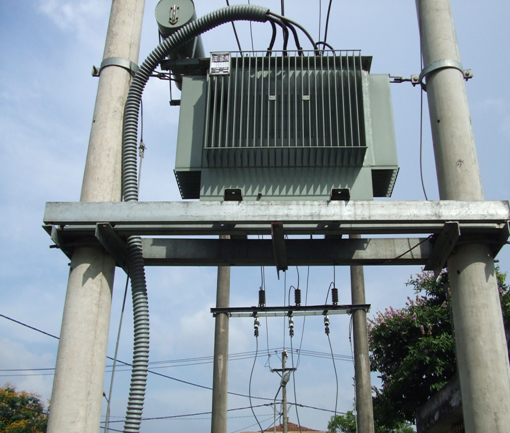

1.2 Trạm Giàn:

Trạm giàn là loại trạm mà toàn bộ các trang thiết bị và máy biến áp đều được đặt trên các giá đỡ bắt giữa hai cột. Trạm được trang bị ba máy biến áp một pha ( 3 x 75 kVA) hay một máy biến áp ba pha( 400 kVA), cấp điện áp 15 22 kV /0,4 kV.
Phần đo đếm có thể thực hiện phía trung áp hay phía hạ áp. Tủ phân phối hạ áp đặt trên giàn giữa hai cột đường dây đến có thể là đường dây trên không hay đường cáp ngầm.
Trạm giàn thường cung cấp điện cho khu dân cư hay các phân xưởng.

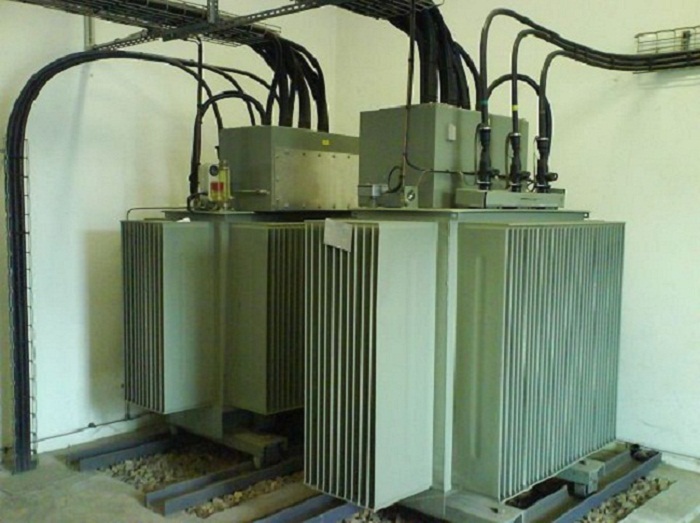

1.3. Trạm nền:
Trạm nền thường được dùng ở những nơi có điều kiện đất đai như ở vùng nông thôn, cơ quan, xí nghiệp nhỏ và vừa.
Đối với loại trạm nền. thiết bị cao áp đặt trên cột, máy biến áp thường là tổ ba máy biến áp một pha hay một máy biến áp ba pha đặt bệt trên bệ ximăng dưới đất, tủ phân phối hạ áp đặt trong nhà.
Xung quanh trạm có xây tường rào bảo vệ. Đường dây đến có thể là cáp ngầm hay đường dây trên không, phần đo đếm có thể thực hiện phía trung áp hay phía hạ áp.

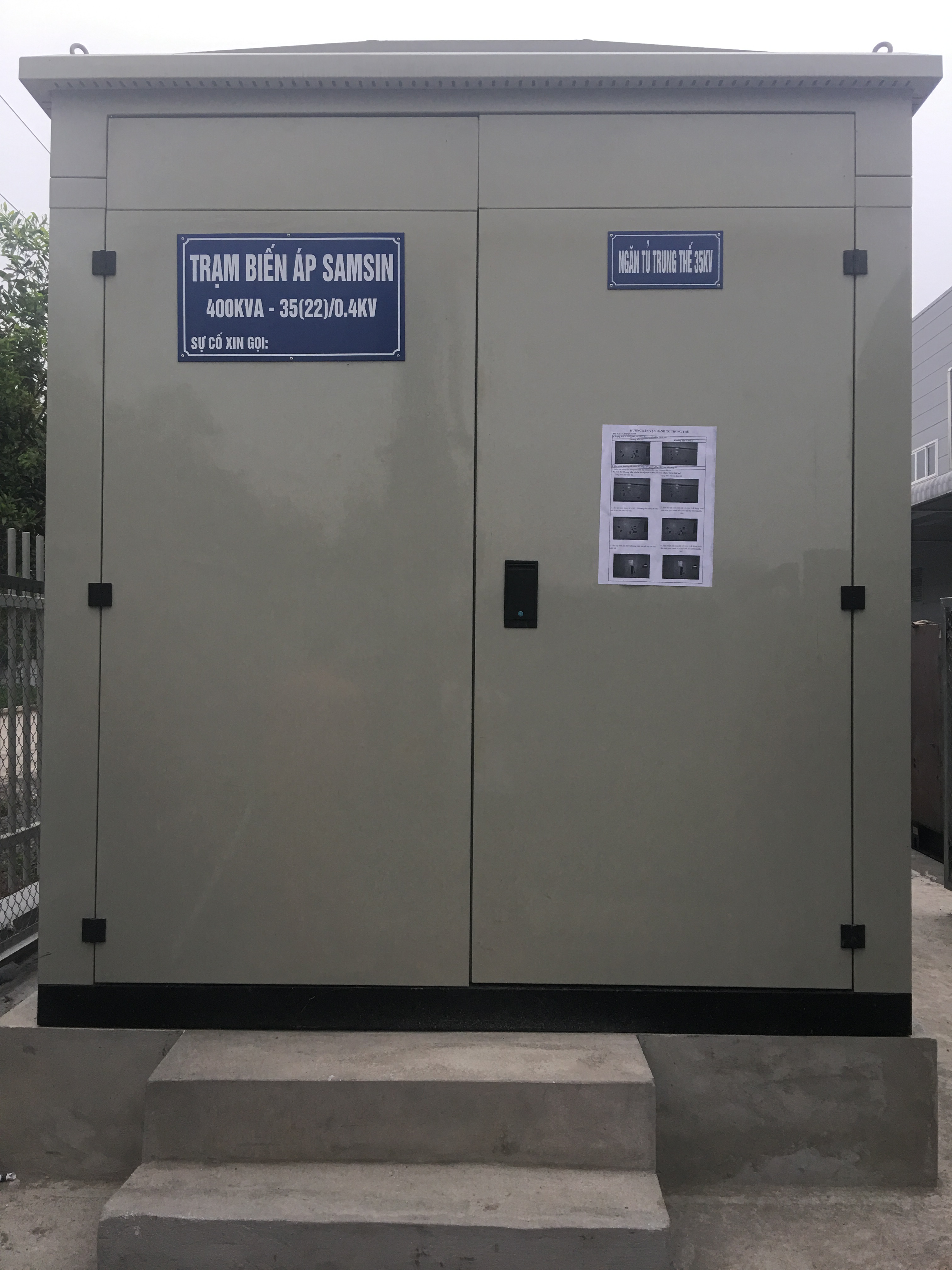

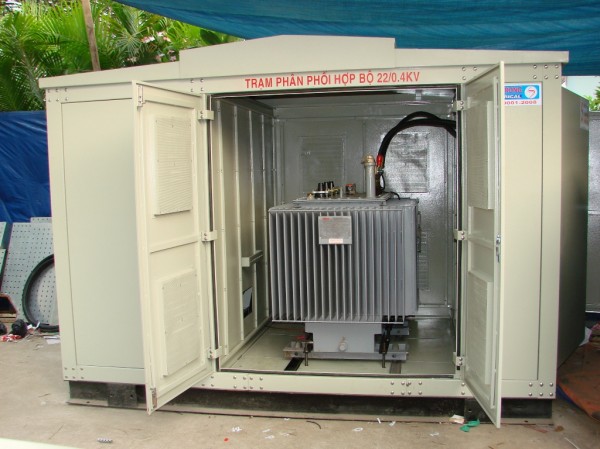

1.4 Trạm Hợp Bộ (integrated distribution substation - IDS): công suất từ 250 đến 2000 KVA
Đặt trên nền, Thi công lắp đặt dể dàng, Độ cách điện cấp K, độ an toàn cao.
Hợp bộ với tủ điện hạ áp đặt trên trạm thành một khối.
không dùng khí SF6, thân thiện với môi trường.
