Thiết bị đóng cắt: CB tép( MCB) là gì?

Ở mạng điện 1 Pha như gia đình thường có 2 dây nên chúng ta sẽ sử dụng 1P hoặc 2P (P là Poles dịch qua tiếng việt là cực), nếu dùng 1P thì chúng ta chỉ ngắt được dây P ra khỏi mạch thường dùng để điều khiển.

Còn nếu dùng 2P thì sẽ ngắt cả cực P và N ra khỏi mạch điện, tăng độ an toàn cho người dùng. Còn khi ở mạng điện 3 Pha thì chúng ta có loại 3 Pha 3 dây và 3 pha 4 dây tuỳ theo nhu cầu sử dụng mà ta chọn loại MCB cho phù hợp.

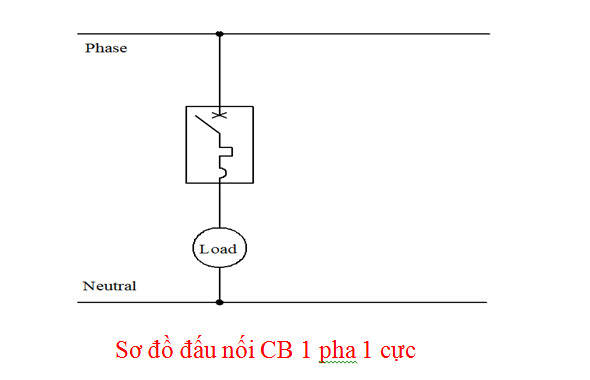

1. CB 1 PHA: MCB 1 pha 1 cực thường có hình dạng tép, hình dạng rời và có 1 cực thường được lắp đặt trong một bảng phân phối được sử dụng rộng rãi trong dân dụng và trong mạch điều khiển. MCB 1 pha 1 cực thường có dãy điện áp 220 -240VAC, dòng định mức và dòng cắt của MCB tùy theo từng hãng sản xuất

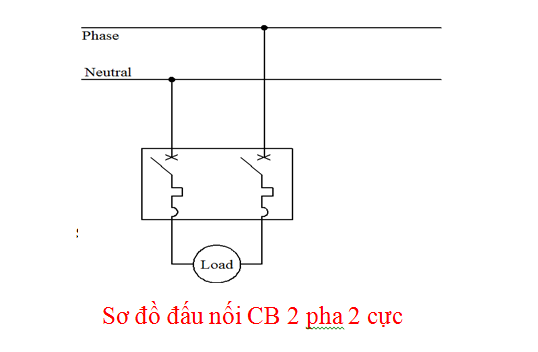

2: CB 2 PHA: MCB gồm 2 cực (1 dây pha và 1 dây trung tính) loại này thường được sử dụng nhiều trong mạng điện dân dụng và trong mạch điều khiển, hình dạng bên ngoài là dạng khối. Dãy điện áp cũng nằm trong khoảng 220 – 240VAC. Ngoài ra còn có MCB 2 cực (2 dây pha) loại được dùng trong công nghiệp và điện áp loại nằm trong khoảng 380 – 415VAC được dùng có trong cuộn dây contactor hay máy biến áp 2 đầu dây nhưng loại MCB 2 pha 2 cực 2 pha ít được sử dụng rộng rãi. Dòng chịu sự cố của nó có khi gặp sự cố lên tới Icu = 100kA.

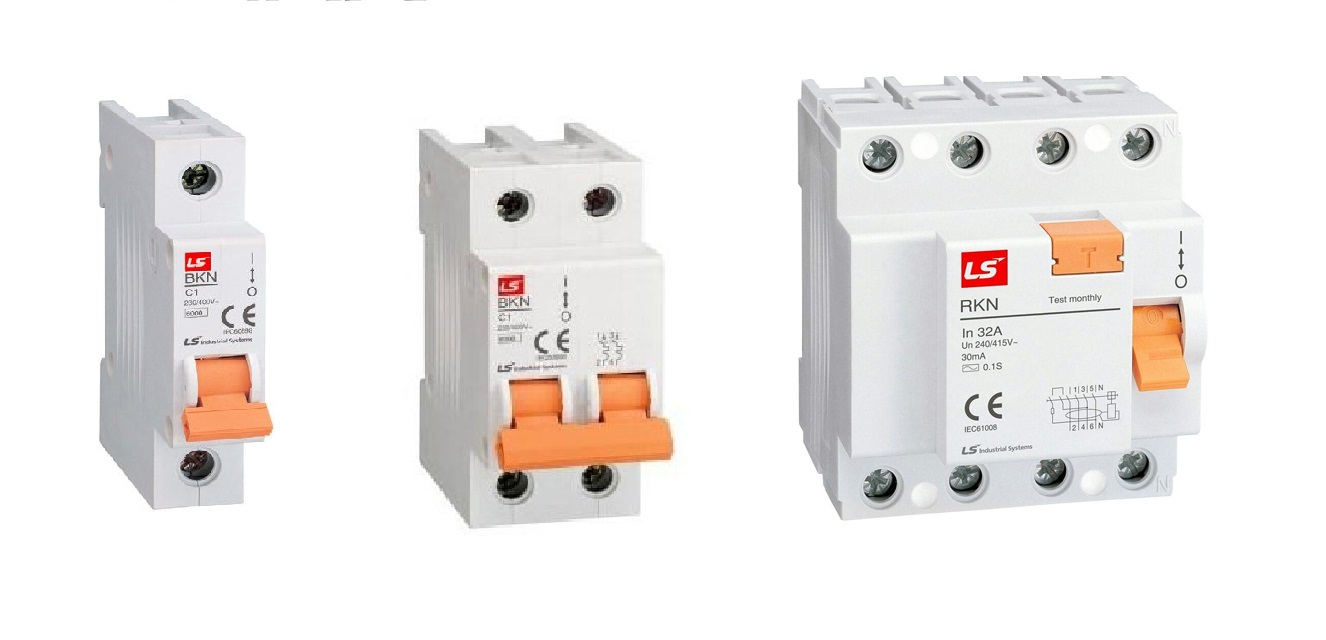

Một số loại thông dụng hiện nay

Hiện nay trên thị trường rất nhiều loại MCB của các thương hiệu chất lượng như Schneider, Mitsubishi, LS, Hyundai... Người dùng nên chọn cho mình một sản phẩm chất lượng giá cả phải chăng phù hợp với nhu cầu sử dụng.
+ Khi lựa chọn CB phải lưu ý đến khả năng cắt ngắn mạch, phối hợp với dây
dẫn, khả năng đảm bảo làm việc bình thường của lưới.
