Nguyên lý hoạt động của MCB / MCCB

1. Nguyên lý CB dòng điện cực đại

Ở trạng thái bình thường sau khi đóng điện, CB được giữ ở trạng thái đóng tiếp điểm nhờ móc 2 khớp với móc 3 cùng một cụm với tiếp điểm động.

Bật CB ở trạng thái ON, với dòng điện định mức nam châm điện 5 và phần ứng 4 không hút .

Khi mạch điện quá tải hay ngắn mạch, lực hút điện từ ở nam châm điện 5 lớn hơn lực lò xo 6 làm cho nam châm điện 5 sẽ hút phần ứng 4 xuống làm bật nhả móc 3, móc 5 được thả tự do, lò xo 1 được thả lỏng, kết quả các tiếp điểm của CB được mở ra, mạch điện bị ngắt.

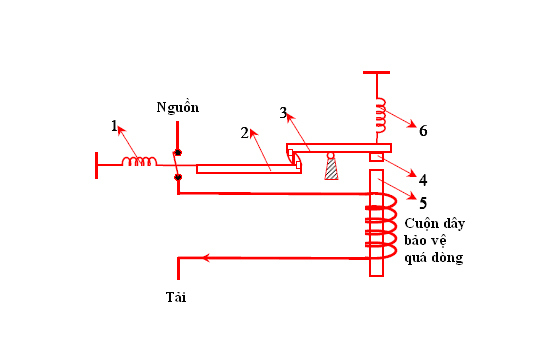

Sơ đồ CB dòng diện cực đại

2. Nguyên lý CB điện áp thấp

Bật CB ở trạng thái ON, với điện áp định mức nam châm điện 11 và phần ứng 10 hút lại với nhau.

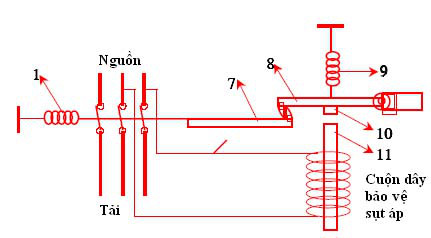

Sơ đồ CB điện áp thấp

Khi sụt áp quá mức, nam châm điện 11 sẽ nhả phần ứng 10, lò xo 9 kéo móc 8 bật lên, móc 7 thả tự do, thả lỏng, lò xo 1 được thả lỏng, kết quả các tiếp điểm của CB được mở ra, mạch điện bị ngắt.
