Giới thiệu máy cắt không khí ACB- Schneider( phần 1)

Thiết bị đóng cắt Schneider - Máy cắt không khí ACB là gì?

Máy cắt không khí ACB có chức năng đóng ngắt dòng điện một cách an toàn và hiệu quả nhất, bên cạnh đó chúng còn có thể bảo vệ cho những đường dây điện trước các vấn đề về quá áp và quá tải. Chính vì những lý do đó mà nhu cầu hiện nay về các thiết bị đóng cắt trên thị trường là rất lớn.

Máy cắt không khí ACB Schneider được thiết kế gồm:

·          Kiểu lắp cố định – FIX

·          Kiểu kéo ra – DRAWOUT

·          Kiểu lắp đặt ngang-đứng,

Các tiếp điểm của ACB Schneider được chế tạo phù hợp để có thể lắp đặt được trong các môi trường ô nhiễm, ăn mòn…

Các loại máy cắt không khí ACB Easypact 3P 4P FIXED

Sản phẩm ACB Schneider được thiết kế theo 3 loại: EasyPact MVS, Masterpact NT, Masterpact NW. Mỗi loại có kích thước, chiều cao, chiều sâu bằng nhau. Với thiết kế như vậy giúp cho các nhà làm tủ dễ dàng thiết kế vỏ tủ.

Cấu tạo của máy cắt không khí ACB Schneider

Máy cắt ACB Schneider được cấu tạo gồm các thành phần:

Bộ phận dập hồ quang

Bộ phận này có chức năng để dập hồ quang điện. Có cấu tạo là các tấm kim loại mỏng, được lắp song song với nhau trong vỏ bọc cách ly.

Bộ phận dẫn điện

Bộ phận này được thiết kế theo kiểu modul hóa. Tiếp điểm của bộ phận dẫn điện được làm từ vật liệu hợp kim bạc. Tiếp điểm chính được phân bố ở mỗi cực. Trong vỏ bọc modul hóa là các tiếp điểm hồ quang.

Các tiếp điểm hồ quang sẽ đóng trước khi máy hoạt động. Còn các tiếp điểm chính sẽ mở sau. Vận hành như vậy để giảm thiểu sự ăn mòn các tiếp điểm chính trong trường hợp sự cố ngắn mạch xảy ra.

Khi máy hoạt động thì tiếp điểm hồ quang sẽ đóng trước và mở sau các tiếp điểm chính để giảm bớt sự an mòn của các tiếp điểm chính khi xảy ra ngắn mạch. Bên trong mỗi bộ cự, ở đầu nối thấp hơn là dụng cụ đo lường dòng điện.

Bộ phận nhả

Gồm các chốt giữ từ tính , chúng được liên kết với các nút ấn báo nhả. Mạch điện sẽ cung cấp một tín hiệu cho bộ phận nhả để nhả máy cắt trong trường hợp  xảy ra các sự cố về quá dòng và quá tải.

Nguyên lý hoạt động của máy cắt không khí Schneider

Hãng Schneider đã sản xuất máy cắt không khí ACB Schneider trên nguyên lý sử dụng luồng không khí nén để thổi tắt hồ quang. Vì không cần thời gian để tạo ra sản phẩm khí nên quá trình dập tắt hồ quang diễn ra nhanh. Nó phụ thuộc hoàn toàn vào tốc độ cắt nhanh của máy cắt. Máy cắt không khí ACB có thời gian cắt trong khoảng 0,05 – 0,07s. Như vậy tương đương với công suất cắt là 15.000 MVA. Có thể chế tạo bộ phận cách ly kèm với máy cắt hoặc không có cũng được.

Các thông số kỹ thuật cơ bản của ACB Schneider

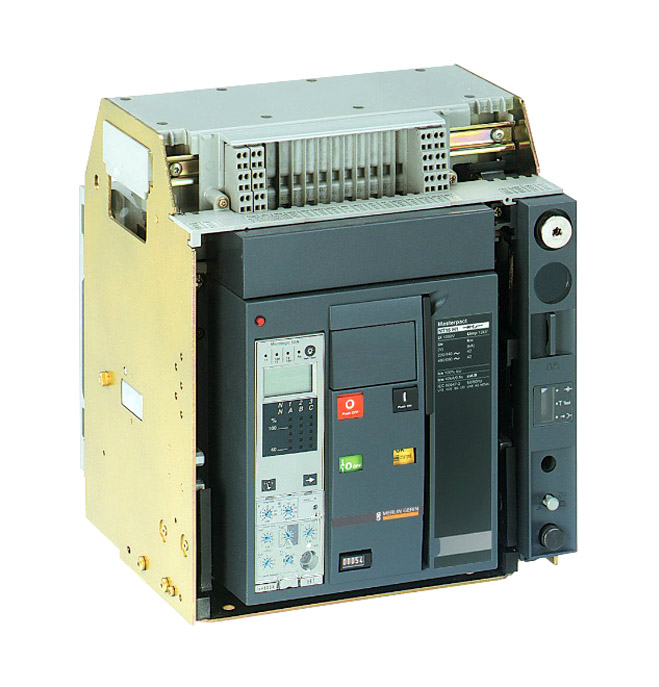

–   Masterpact NT có dòng định mức từ 630A đến 1600 A

–   Masterpact NW có dòng định mức từ 800 đến 6300 A

–   ACB có loại lắp cố định hoặc kéo ra

–   Có 3 hoặc 4 cực

–   Điện áp định mức 690/1150V 50/60Hz

–   Dòng cắt định mức 42KA đến 150KA

–   Ics=100% Icu

–   Có thể thêm dây trung tính

–  Có thể kết nối và điều khiển qua mạng

–   Cho phép setup thời gian cắt

–   Cho phép nhiệt đới hóa

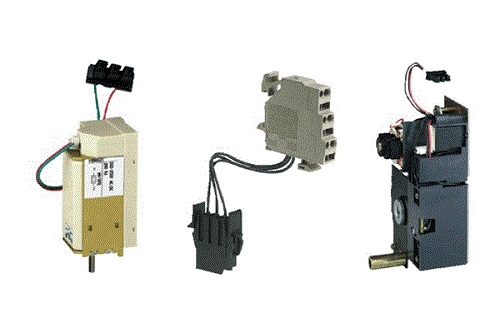

+  Phụ kiện đi kèm máy cắt ACB:

–   Đồng hồ hiển thị

–   Bộ phận điều khiển Micrologic

–   Bộ nạp lò xo bằng tay

–   Bộ chỉ thị vị trí trip, reset bằng tay

–   Tiếp điểm phụ (2NO + 2NC)
