Biến tần và nguyên lý hoạt động của biến tần

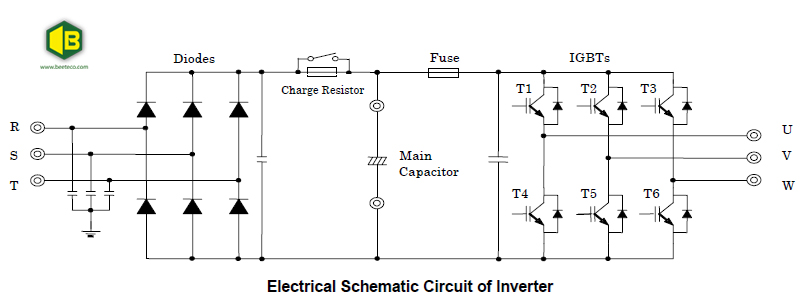

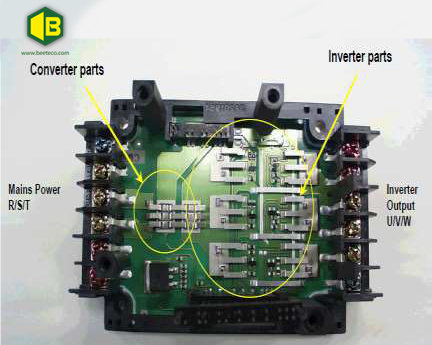

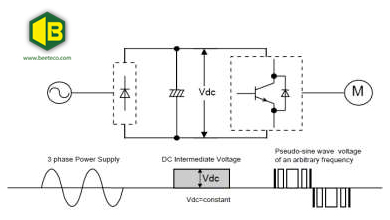

Nguyên lý cơ bản làm việc của biến tần cũng khá đơn giản. Nguồn điện xoay chiều 1 pha hay 3 pha được chỉnh lưu và lọc thành nguồn 1 chiều bằng phẳng. Công đoạn này được thực hiện bởi bộ chỉnh lưu cầu diode và tụ điện.

Sau đó điện áp một chiều (DC) sẽ được biến đổi (nghịch lưu) thành điện áp xoay chiều (AC) 3 pha đối xứng. Ban đầu, điện áp một chiều được tạo ra sẽ được nạp trong giàn tụ điện. Điện áp một chiều này ở mức rất cao.

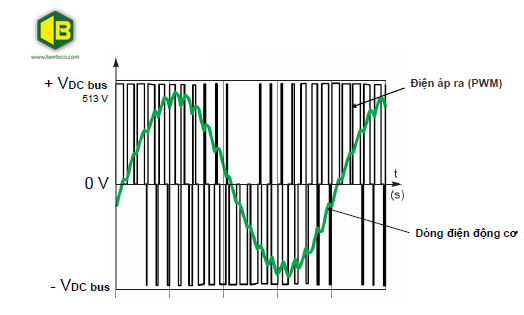

Tiếp theo, thông qua trình tự kích hoạt đóng mở IGBT (IGBT- Isolated Gate Bipolar Transistor- là từ viết tắt của Transistor Lưỡng cực có Cổng Cách ly hoạt động giống như một công tắc bật và tắt cực nhanh để tạo dạng sóng đầu ra của Biến tần) của Biến tần sẽ tạo ra một điện áp Xoay chiều ba pha bằng phương pháp điều chế độ rộng xung (PWM-Pulse Width Modulation).

Nhờ tiến bộ của công nghệ vi xử lý và công nghệ bán dẫn hiện nay. Tần số chuyển mạch xung có thể lên tới dải tần số cao (0~400Hz); nhằm giảm tiếng ồn cho động cơ và giảm tổn thất trên lõi sắt động cơ.

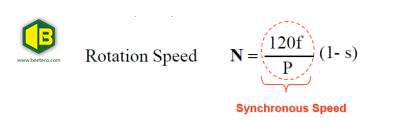

Hệ thống điện áp xoay chiều 3 pha ở đầu ra có thể thay đổi giá trị biên độ và tần số vô cấp tuỳ theo bộ điều khiển (khi cần tăng hoặc giảm tốc độ của động cơ). Theo lý thuyết, giữa tần số và điện áp có một quy luật nhất định tuỳ theo chế độ điều khiển. Đối với tải có mô men không đổi, tỉ số điện áp - tần số là không đổi

Tuy vậy với tải bơm và quạt, quy luật này lại là hàm bậc 4. Điện áp là hàm bậc 4 của tần số. Điều này tạo ra đặc tính mô men là hàm bậc hai của tốc độ phù hợp với yêu cầu của tải bơm/quạt do bản thân mô men cũng lại là hàm bậc hai của điện áp.

Hiệu suất chuyển đổi nguồn của các bộ biến tần rất cao vì sử dụng các bộ linh kiện bán dẫn công suất được chế tạo theo công nghệ hiện đại. Nhờ vậy, năng lượng tiêu thụ xấp xỉ bằng năng lượng yêu cầu bởi hệ thống.

Ngoài ra, biến tần ngày nay đã tích hợp rất nhiều kiểu điều khiển khác nhau phù hợp hầu hết các loại phụ tải khác nhau. Ngày nay biến tần có tích hợp cả bộ PID và thích hợp với nhiều chuẩn truyền thông khác nhau, rất phù hợp cho việc điều khiển và giám sát trong hệ thống SCADA.
