Những kiến thức cơ bản khởi động từ- Contactor

29/03/2019
Những kiến thức cơ bản khởi động từ- Contactor
 Contactor (hay có tên khác là khởi động từ) là một loại khí cụ điện hạ áp, một công tắc điều khiển điện được dùng để chuyển đổi một mạch điện.

Contactor được điều khiển bởi một mạch điện trong đó mang năng lượng thấp hơn nhiều so mới mạch điện mà nó đóng ngắt.

 Nhờ vào cơ cấu điện từ, cơ cấu thủy lực hoặc cơ cấu khí mà contactor có thể thực hiện được các thao tác đóng ngắt đối với mạch điện

Một vài thông số cơ bản của contactor

- Điện áp định mức: điện áp được đặt trên hai cực của mạch điện chính của contactor

- Dòng điện định mức: là dòng chảy qua hệ thống tiếp điểm chính của contactor. Với giới hạn này của dòng điện, mạch dẫn điện chính của contactor sẽ không bị nóng quá giới hạn cho phép.

- Khả năng đóng: khả năng đóng của contactor được đánh giá bằng giá trị dòng điện mà contactor có thể đóng thành công, trên thực tế giá trị này bằng khoảng 1 đến 7 lần giá trị dòng định mức.

- Khả năng ngắt: khả năng ngắt của contactor được đánh giá bằng giá trị dòng điện ngắt, thông thường giá trị này vào khoảng 1 đến 10 lần dòng định mức.

- Độ bền cơ: được xác định bởi số lần đóng ngắt khi không có dòng điện chảy qua hệ thống tiếp điểm của contactor. Đến một thời điểm vượt qua số lần đóng ngắt đo thì các tiếp điểm đã xem như bị hỏng và không còn sử dụng được nữa.

- Độ bền điện: Trên thực tế, contactor có độ bền điện vào khoảng dưới 10^6, được xác định bởi số lần đóng ngắt đòng điện định mức của mạch điện.

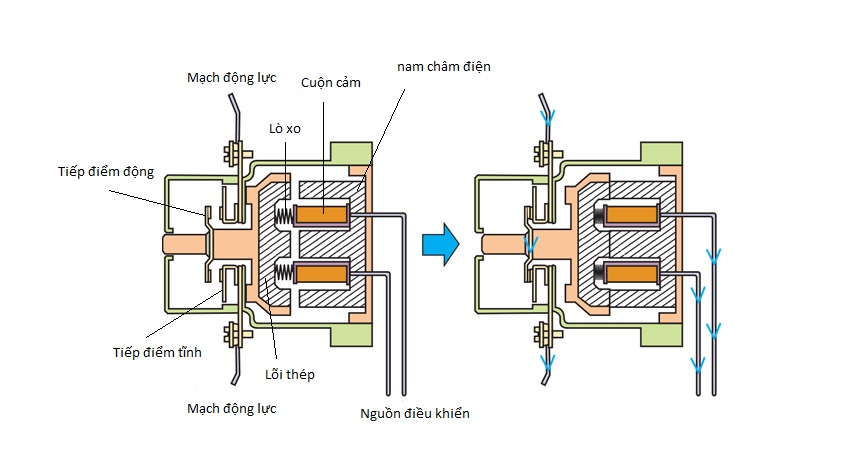

Nguyên lý hoạt động cơ bản của contactor



Khi cấp nguồn trong tủ điện điều khiển bằng giá trị điện áp định mức của Contactor. Vào hai đầu của cuộn dây quấn trên phần lõi từ cố định thì lực từ.  Tạo ra hút phần lõi từ di động hình thành mạch từ kín (lực từ lớn hơn phản lực của lò xo).

Contactor ở trạng thái hoạt động. Lúc này nhờ vào bộ phận liên động về cơ giữa lõi từ di động. hệ thống tiếp điẻm làm cho tiếp điểm chính đóng lại. Tiếp điểm phụ chuyển đổi trạng thái ( thường đóng sẽ mở ra, thường hở sẽ đóng lại ) và duy trì trạng thái này. Khi ngưng cấp nguồn cho cuộn dây thì Contactor ở trạng thái nghỉ. Các tiếp điểm trở về trạng thái ban đầu.
